텅스텐은 생산 현장에서 독특한 야금학적 과제를 제시합니다. 유난히 높은 연성-취성 전이 온도는 인발 온도가 와이어의 최종 기계적 특성을 근본적으로 제어한다는 것을 나타냅니다. 표준 강철은 실제 실온에서 냉간 인발되는 경우가 많습니다. 텅스텐에는 완전히 다른 열적 접근 방식이 필요합니다. 잘못된 도면 프로세스를 선택하면 심각한 운영 및 재정적 위험이 발생합니다. 과도한 다이 마모, 잦은 와이어 파손, 열악한 표면 마감 등의 문제가 발생합니다. 의료 기기나 반도체 테스트 장비에 요구되는 엄격한 산업 허용 오차를 충족하지 못할 수도 있습니다. 냉간 압연 공정과 열간 압연 시스템을 비교해 보겠습니다. 이 분석은 목표 직경, 인장 강도 요구 사항 및 생산 확장성을 기반으로 두 프로세스를 평가하는 프레임워크를 설정합니다.
온도 정의: 텅스텐 야금에서 '냉간 인발'은 가공 경화 및 높은 인장 강도 달성에 중요한 재결정 온도(실온이 아님) 아래로 인발하는 것을 의미합니다.
공정 정렬: 초기 브레이크다운 패스와 두꺼운 직경에는 열간 드로잉이 필수이고 미세, 초미세, 고정밀 마무리에는 냉간 드로잉이 필수입니다.
비용 대 수율: 열간 인발은 가열을 위해 더 높은 에너지 투입이 필요하지만 증가된 가단성으로 인해 인발력이 감소합니다. 냉간 인발에는 견고한 툴링과 고급 윤활이 필요하지만 표면 마감이 우수하고 치수 공차가 더 엄격합니다.
시스템 통합: 현대 생산에는 와이어를 업스트림 스웨이징/롤링에서 열간 파괴를 거쳐 냉간 마무리로 전환하기 위해 포괄적인 텅스텐 와이어 드로잉 기계 시리즈를 활용하는 하이브리드 접근 방식이 필요한 경우가 많습니다.
텅스텐은 강철이나 구리와 같은 일반적인 산업용 금속과 다르게 작용합니다. 연성-취성 전이 온도는 실온보다 훨씬 높으며 이전 열역학적 이력에 따라 종종 300°C~400°C 범위에 있습니다. 치명적인 고장을 일으키지 않고는 실제 주변 온도에서 텅스텐을 그릴 수 없습니다. 금속은 장력을 받으면 부서집니다. 작업자는 변형 중에 구조적 무결성을 유지하기 위해 열을 가해야 합니다.
우리는 이 내화성 금속을 가공하기 위한 기술적 기준을 확립해야 합니다. 열간인발이란 재결정점 이상에서 금속을 가공하는 것을 의미합니다. 이 높은 열 상태는 심한 감소 과정 동안 가단성을 유지합니다. 냉간 신선 가공은 재결정점 이하에서 가공하는 것을 의미합니다. 이 특정 열 영역은 변형 경화를 유도합니다. 텅스텐의 "냉간" 드로잉도 주변 공장 조건에 비해 높은 온도에서 발생합니다. 이 용어는 시설의 온도계 판독값이 아니라 금속의 야금학적 상태를 의미합니다.
고급 와이어 드로잉 기술은 금속의 결정 구조를 근본적으로 변경합니다. 연신 공정은 등축 입자를 길쭉하고 서로 맞물린 섬유 구조로 변환합니다. 이 섬유 정렬은 미세한 와이어 응용 분야에 필요한 탁월한 세로 강도를 제공합니다. 다이를 연속적으로 통과할 때마다 이러한 입자가 더욱 압축되고 늘어납니다. 온도를 관리하면 이러한 입자가 엄청난 인장력으로 인해 부서지지 않고 부드럽게 늘어나게 됩니다.
금속이 환원 영역을 통과할 때 결정 격자 내의 슬립 평면이 서로 미끄러집니다. 온도가 너무 낮으면 비행기가 잠깁니다. 이러한 잠금으로 인해 결국 와이어 파손으로 이어지는 미세 공극이 발생합니다. 적절한 열 관리는 격자의 이동성을 변형할 만큼 충분히 유지하면서도 유도된 강도를 유지할 만큼 충분히 견고하게 유지합니다. 이 균형을 이해하면 성공적인 생산 실행과 스크랩이 많은 실패를 구분할 수 있습니다.
열간 인발 텅스텐 와이어 드로잉 기계는 드로잉 다이 바로 앞에 견고한 가열 요소를 통합합니다. 시스템은 일반적으로 가스 버너, 유도 코일 또는 전기 저항 히터를 사용합니다. 이러한 구성 요소는 환원 직전에 텅스텐 막대 또는 두꺼운 와이어를 부드럽게 만듭니다. 금속은 전성이 높은 상태로 다이에 들어가므로 공격적인 직경 감소가 가능합니다.
핫 드로잉은 초기 분해 과정을 처리합니다. 소결된 잉곳이나 두꺼운 스웨이지 로드를 중간 직경으로 줄일 때 이 방법을 사용해야 합니다. 이 단계에서 원료 금속은 냉간 압하를 위한 고유한 연성이 부족합니다. 열간 인발 단계를 우회하려고 하면 와이어와 인발 다이가 모두 파손됩니다. 드로잉 전의 스웨이징 공정에서는 금속의 밀도가 높아지지만 다이 프로파일을 통과하기 위해서는 여전히 많은 열 지원이 필요합니다.
이 프로세스를 평가하려면 특정 기능과 그 결과를 살펴봐야 합니다. 재료의 전성이 높으면 필요한 인발력이 낮아집니다. 이는 기계의 캡스턴과 블록에 대한 즉각적인 기계적 변형을 줄여줍니다. 기계적 절감 비용을 낮춥니다. 그러나 온도가 높으면 표면이 빠르게 산화될 위험이 높아집니다. 수소나 포밍가스 같은 보호 분위기를 사용해야 합니다. 이러한 극한의 온도에서 다이를 보호하려면 특수 콜로이드 흑연 기반 윤활제가 필수입니다. 흑연은 와이어 위에서 구워져 카바이드 다이에 대한 보호 장벽을 형성합니다.
운영자는 수율 및 정밀도와 관련하여 상당한 제한에 직면합니다. 균일한 온도 제어를 유지하는 것은 끊임없는 과제입니다. 두꺼운 텅스텐 막대의 코어는 표면과 다른 속도로 가열됩니다. 코어가 너무 차가운 상태로 유지되면 변형에 저항하여 중앙 파열 결함으로 나타나는 내부 응력이 발생합니다. 작업자는 금속이 다이 접근 각도에 부딪히기 전에 완전한 열 침투를 보장하기 위해 가열 영역 길이와 와이어 이동 속도를 보정해야 합니다. 열 변동으로 인해 금속의 팽창과 수축이 불일치하게 됩니다. 이러한 변형으로 인해 치수 공차가 더 넓어집니다. 열간 인발은 마이크로미터 수준의 냉간 마무리 정밀도를 따라올 수 없습니다.
냉간 인발 공정은 점점 더 작은 다이를 통해 중간 텅스텐 와이어를 당깁니다. 재결정점보다 엄격히 낮은 온도에서 작동합니다. 제조업체는 더 큰 크기에 견고한 텅스텐 카바이드 다이를 사용합니다. 천연 또는 합성 다결정 다이아몬드(PCD) 다이는 초미세 와이어 감소를 처리합니다. 기계는 높은 모터 토크에 의존하여 감소 영역을 통해 덜 가단성인 금속을 끌어당깁니다.
고급 툴링은 최종 제품을 정확한 사양에 맞게 형성합니다. 표준 원형 다이는 기본 직경 감소를 처리합니다. Turk의 헤드 구성을 통해 제조업체는 와이어의 크기를 수정하고 평면 또는 모양의 프로파일로 형성할 수 있습니다. 이러한 다양성은 특수한 전기 및 기계 부품에 필요합니다. 벨, 접근 각도, 베어링 길이, 백 릴리프 등으로 구성된 다이 프로파일 자체는 텅스텐의 높은 마찰 계수를 위해 특별히 설계되어야 합니다.
냉간 신선은 심한 가공 경화를 유발합니다. 이러한 기계적 변형은 완성된 텅스텐 와이어의 인장 강도, 탄성 및 피로 저항을 크게 증가시킵니다. 맞물린 입자 구조는 최대 밀도에 도달합니다. 와이어는 세로축을 따라 엄청나게 강해집니다. 의 캡스턴에는 냉간 인발 텅스텐 와이어 드로잉 기계 정밀한 속도 동기화가 필요합니다. 와이어가 각 다이를 통해 늘어나면서 선형 속도가 증가합니다. 기계의 제어 시스템은 일정한 백텐션을 유지하기 위해 각 후속 블록의 회전 속도를 조정해야 합니다. 장력이 너무 많으면 와이어가 끊어집니다. 너무 적으면 미끄러짐과 표면 흠집이 발생합니다.
이 공정은 이전 열간 작업 단계에서 남겨진 무거운 산화물 층을 제거합니다. 밝고 고광택 마감을 얻을 수 있습니다. 이 깨끗한 표면은 후속 도금, 코팅 또는 최적의 전기 전도도 보장에 필수적입니다. 매끄러운 표면은 또한 동적 응용 분야에서 조기 피로 파괴를 방지합니다. 액체 윤활제는 경계 윤활을 제공하여 미세한 잔해물을 씻어내고 기계적 변형으로 인해 발생하는 강렬한 열을 분산시킵니다.
냉간 압연 출력물은 고부가가치, 정밀성이 중요한 산업에 사용됩니다. 이상적인 응용 분야에는 의료용 가이드와이어, 반도체 프로브 핀, 조명 필라멘트 및 중요한 항공우주 부품이 포함됩니다. 이러한 분야에서는 정확한 치수 공차와 완벽한 표면 미학을 요구합니다. 천연 다이아몬드 다이는 최고의 표면 마감을 제공하는 반면, PCD 다이는 장기간 생산에 적합한 뛰어난 내마모성을 제공합니다.

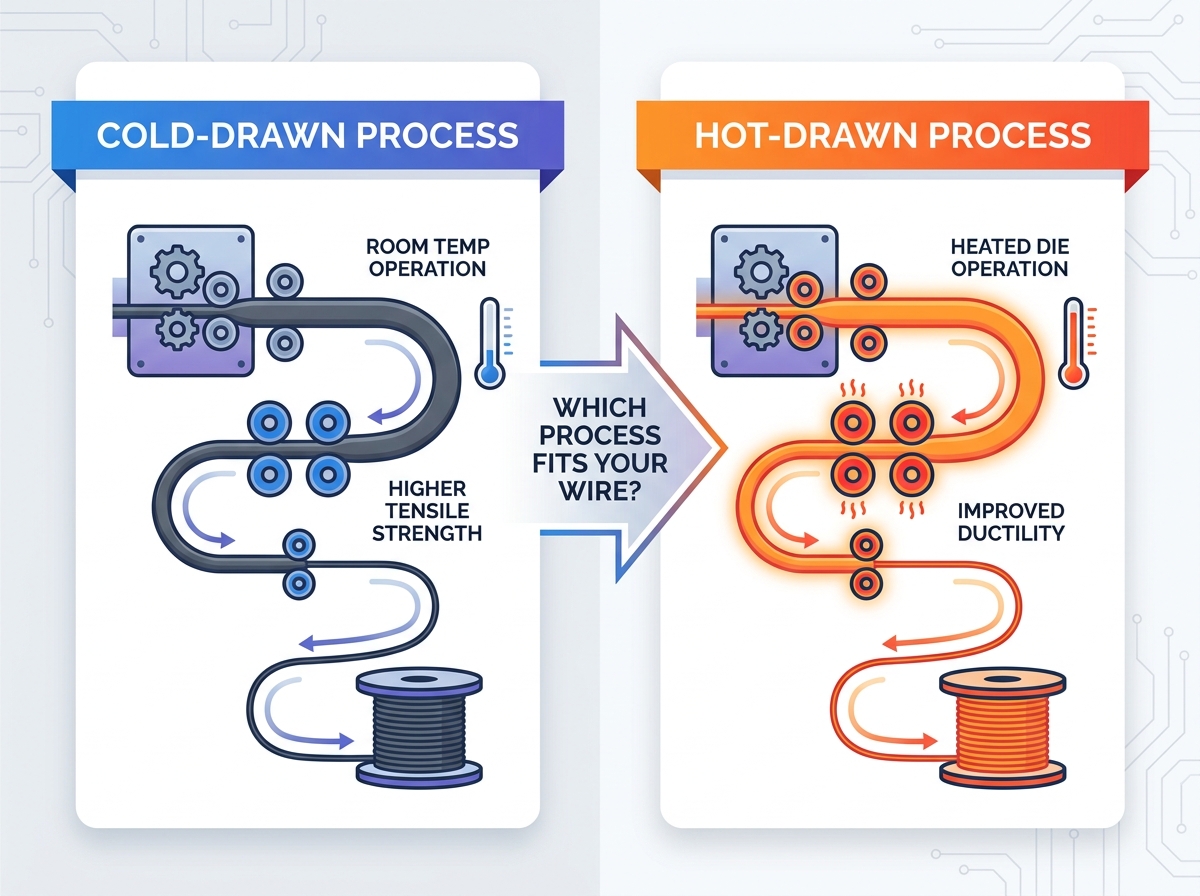

이러한 시스템을 비교하면 제조 수명주기에서 각각의 고유한 역할이 직접적으로 드러납니다. 열간 인발은 원시 잉곳을 준비하기 위한 초기 열간 압연 또는 스웨이징 공정에 크게 의존합니다. 냉간 인발은 열간 인발 단계의 성공적이고 결함 없는 출력에 전적으로 의존합니다. 내부에 공극이 있거나 표면 균열이 심한 로드는 냉간 인발할 수 없습니다. 업스트림 품질이 다운스트림 성공을 결정합니다.
표면 품질과 치수 공차는 크게 다릅니다. 냉간 인발은 마이크로미터 수준의 정밀도를 달성합니다. 와이어 직경의 표준 편차는 매우 엄격하게 유지됩니다. 열간 인발은 열팽창과 인장 중에 필요한 두꺼운 흑연 윤활제 층으로 인해 더 높은 표준 편차를 나타냅니다. 중간 와이어 직경을 측정할 때 이 흑연 층을 고려해야 합니다.
툴링 마모 프로필에는 다양한 유지 관리 문제가 있습니다. 열간 압연 시스템은 다이의 열적 저하로 어려움을 겪습니다. 유지보수 팀은 난방 장치, 가스 라인, 버너 노즐을 지속적으로 모니터링하고 수리해야 합니다. 냉간 압연 시스템은 더 높은 인발력으로 인해 다이아몬드 또는 카바이드 다이에서 극심한 마모에 직면합니다. 드로잉 유체를 깨끗하게 유지하려면 고급 액체 윤활제와 엄격한 여과 시스템이 필요합니다.
에너지 소비는 프로세스 메커니즘에 따라 달라집니다. 열간인발은 지속적인 가열을 위해 막대한 양의 전기나 가스를 소비합니다. 시설은 고용량 전력 강하 및 환기 후드를 지원해야 합니다. 냉간 인발에는 더 높은 기계적 힘이 필요합니다. 모터는 가공 경화된 와이어를 축소 다이를 통해 끌어당기려면 엄청난 토크를 생성해야 하며, 에너지 부하를 열 부하에서 운동 부하로 전환해야 합니다.
평가기준 | 열간인발 시스템 | 냉간 압연 시스템 |
|---|---|---|
입력 재료 | 소결 잉곳, 두꺼운 스웨이지 로드 | 중간선(이전 열간인발) |
작동 온도 | 재결정점 이상 | 재결정점 이하 |
기본 목표 | 중직경 감소, 파손 | 높은 인장 강도, 정확한 공차 |
다이 재료 | 텅스텐 카바이드 | 텅스텐 카바이드, 천연 다이아몬드, PCD |
윤활 유형 | 콜로이드 흑연(구운 것) | 액상 드로잉 오일, 합성유 |
표면 마감 | 산화, 흑연 코팅, 거친 | 밝고, 광택이 나고, 깨끗합니다. |
에너지 수요 | 높은 열에너지(발열체) | 높은 기계적 에너지(모터 토크) |
툴링 마모 | 열분해, 산화 | 연마마찰, 기계적 응력 |
새 장비에 투자하기 전에 시작 재료와 최종 필수 와이어 게이지를 평가하십시오. 두꺼운 막대에는 열간 압하가 필요합니다. 가는 와이어에는 냉간 인발이 필요합니다. 시설에서 원시 소결 잉곳을 조명 필라멘트까지 처리하는 경우 두 가지 기능이 모두 필요합니다. 기계의 당기는 힘과 열 용량을 특정 감소 일정에 맞춰야 합니다. 굵은 막대를 사용하여 미세한 와이어용으로 설계된 기계에 과부하를 가하면 모터가 소손됩니다.
이러한 기계를 기존 생산 라인과 원활하게 통합해야 합니다. 업스트림 통합에는 드로잉 프로세스를 스웨이징 및 롤링 장비에 연결하는 작업이 포함됩니다. 다운스트림 통합에는 연속 어닐링, 초음파 세척 및 정밀 스풀링 시스템이 포함됩니다. 완전한 텅스텐 와이어 드로잉 머신 시리즈는 가공되지 않은 잉곳과 완성된 스풀 사이의 간격을 메워줍니다. 적절한 바닥 배치는 고온 분해 영역과 저온 마감 클린룸 사이의 원활한 자재 처리를 보장합니다.
장기적인 확장성을 보장하기 위해 모듈식 기계 설계를 평가합니다. 모듈식 블록을 사용하면 제품 사양이 발전함에 따라 도면 패스를 추가하거나 제거할 수 있습니다. 전체 라인을 점검하지 않고도 감소 단계 수를 조정할 수 있습니다. 이러한 유연성은 변화하는 시장 수요에 대비하여 생산 현장을 미래에도 보장합니다. 최신 장비에는 다이 온도, 모터 토크 및 와이어 장력을 실시간으로 모니터링하는 프로그래밍 가능 논리 컨트롤러(PLC)가 있습니다. 이 데이터를 통해 작업자는 와이어 파손이 발생하기 전에 마모된 다이를 식별할 수 있습니다.
냉간 인발 작업에서 금형 마모를 적극적으로 관리하십시오. 최적의 접근 각도와 베어링 길이에 초점을 맞춰 텅스텐에 맞춰진 특정 다이 형상을 구현합니다. 강력한 냉각 시스템과 고급 윤활 여과를 설치합니다. 깨끗한 액체 윤활제는 다이 수명을 연장하고 마찰이 심한 통과 중에 미세한 와이어 긁힘을 방지합니다. 다이 접근로에 있는 단일 잔해 조각으로 인해 감지되기 전에 수천 피트의 와이어가 손상될 수 있습니다.
엄격한 보호 환경을 유지하여 열간 인발 중 산화 위험을 제어합니다. 가열 구역 주변에는 불활성 또는 환원 가스 분위기를 사용하십시오. 흑연 윤활제에 대한 적절한 산업 환기를 보장하십시오. 공기 중 흑연 먼지는 호흡기 위험을 초래하고 전기 장비를 단락시킬 수 있습니다. 작업자의 안전과 제품 무결성은 엄격한 환경 통제에 달려 있습니다.
운영자는 이러한 라인을 효율적으로 운영하기 위해 광범위한 기술 전문 지식이 필요합니다. 와이어 단선을 방지하려면 섬세한 장력 제어를 관리해야 합니다. 나사 가공 절차에는 특히 초미세 직경의 정밀도가 필요합니다. 열간 인발의 열 위험은 엄격한 안전 프로토콜을 요구합니다. 가동 중지 시간과 폐기율을 최소화하려면 지속적인 운영자 교육에 집중적으로 투자하십시오.
레이저 마이크로미터를 사용하여 엄격한 다이 검사 일정을 수립하여 와이어 진원도에 영향을 미치기 전에 마모를 감지합니다.
미세한 텅스텐 입자를 제거하기 위해 냉간 인발 윤활제용 폐쇄 루프 여과 시스템을 구현합니다.
와이어 코어의 고르지 못한 열팽창을 방지하기 위해 매주 핫 드로잉 라인의 가열 요소를 교정합니다.
전선이 끊어지는 동안 장비 손상을 최소화하기 위해 운영자에게 비상 장력 해제 프로토콜을 교육합니다.
고장 후 기계 가동 중단 시간을 줄이기 위해 와이어 리포인팅 및 스레딩 절차를 표준화합니다.
열간 및 냉간 인발 공정은 엄격하게 경쟁하기보다는 상호 보완적입니다. 선택은 전적으로 업그레이드하려는 제조 프로세스의 특정 부분에 따라 달라집니다. 텅스텐의 야금학적 요구 사항을 이해하면 목표 직경에 맞는 올바른 열적 및 기계적 접근 방식을 선택할 수 있습니다. 원봉이나 1mm 이상의 두꺼운 선재를 가공하는 경우에는 열간인발 방식을 우선시합니다. 높은 인장강도와 광택도가 요구되는 0.1mm 이하의 가는 선재를 제조하는 경우에는 냉간인발기가 필수입니다.
장비 선택을 마무리하고 생산 라인을 최적화하려면 다음 단계를 수행하십시오.
모터 토크 성능을 확인하려면 특정 텅스텐 등급을 사용하여 장비 제조업체에 샘플 도면 테스트를 요청하십시오.
현재 다이 유지 관리 기능을 감사하여 사내 다이아몬드 다이 연마 및 크기 조정을 지원할 수 있는지 확인하십시오.
보호 가스 대기와 높은 암페어 전력 강하를 안전하게 처리하기 위해 시설의 환기 및 유틸리티 용량을 평가하십시오.
특정 작업흐름에 필요한 모듈식 도면 블록의 정확한 수를 결정하기 위해 필요한 직경 감소를 계획하세요.
A: 강철은 일반적으로 실제 실온에서 냉간 인발됩니다. 텅스텐은 연성-취성 전이 온도가 훨씬 높습니다. 따라서 "냉간 인발" 텅스텐은 실제로 높은 온도에서 발생합니다. 작업자는 파손을 방지하기 위해 열을 가해야 하지만 필요한 작업 경화를 유도하기 위해 온도를 재결정점보다 엄격하게 낮게 유지해야 합니다.
A: 합성 또는 천연 다이아몬드 다이를 사용하는 고급 냉간 압연 기계는 텅스텐 와이어를 초미세 직경으로 줄일 수 있습니다. 생산 라인은 일반적으로 0.01mm(10미크론) 미만의 직경을 달성합니다. 이러한 극도의 정밀도는 의료용 가이드와이어 및 반도체 테스트 부품을 제조하는 데 필수적입니다.
A: 텅스텐은 실온에서 매우 부서지기 쉽습니다. 주변 온도에서 인발하는 데 필요한 높은 인장력을 가하면 와이어가 즉시 파손되고 끊어집니다. 기계적 변형 과정에서 충분한 연성을 유지하려면 금속을 가열해야 합니다.
A: 재결정 온도 이하로 인발하면 입자 구조가 서로 맞물린 섬유로 늘어납니다. 이 특정 가공 경화 공정은 와이어의 세로 방향 인장 강도와 피로 저항을 크게 증가시킵니다. 이 온도 이상으로 인발하면 가공 경화가 방지되어 금속이 더 부드러워집니다.
A: 열간 압연 기계는 주로 견고한 텅스텐 카바이드 다이를 사용합니다. 이 다이는 두꺼운 텅스텐 막대의 초기 파괴 과정에서 요구되는 극한의 온도와 강한 감소력을 견딜 수 있습니다. 높은 열로 인해 다이아몬드가 분해되고 흑연화되기 때문에 여기에서는 다이아몬드 다이를 피합니다.
A: 파손을 방지하려면 엄격한 장력 제어, 완벽하게 정렬된 다이 형상 및 고급 액체 윤활이 필요합니다. 작업자는 업스트림 공정에서 와이어에 표면 결함이 없는지 확인해야 합니다. 모터 토크와 백텐션을 지속적으로 모니터링하면 와이어가 당기는 동안 최대 인장 강도를 초과하는 것을 방지할 수 있습니다.
