미세한 텅스텐 와이어를 생산하는 데에는 큰 위험이 따릅니다. 미세 균열, 표면 결함 및 와이어 파손은 생산 수율을 직접적으로 저하시키고 의료 기기, 반도체 부품 및 항공우주 기술의 최종 사용 응용 분야를 손상시킵니다. 초미세 직경으로 축소하는 것은 엄청난 엔지니어링 과제를 안겨줍니다. 표면 무결성을 유지하면서 엄격한 치수 공차를 유지해야 합니다. 텅스텐은 극도의 인장 강도와 높은 마찰 저항을 가지고 있습니다. 이는 구리나 저탄소강과 같은 연성이 높은 금속과는 매우 다르게 작동합니다. 여기서는 기존 합금용으로 설계된 표준 와이어 드로잉 장비가 실패합니다. 취성을 방지하거나 치명적인 전선 파손을 막을 수는 없습니다. 이러한 극단적인 기계적 요구 사항을 처리하려면 고도로 전문화된 솔루션이 필요합니다. 이 가이드는 높은 수율, 지속적인 생산을 보장하기 위해 기계 사양, 다이 호환성, 드럼 휠 동기화 및 운영 확장성을 평가하기 위한 기술 프레임워크를 제공합니다.
정밀도는 협상할 수 없습니다. 금형 베이스 정확성, 안정적인 링 성능 및 와이어 가이드 휠 정렬이 중요합니다. 미세한 편차라도 마찰을 증가시키고 미세한 텅스텐에서 치명적인 와이어 파손을 유발합니다.
다이 재료는 수율을 결정합니다. 다결정 다이아몬드(PCD), CVD 및 텅스텐 카바이드 다이 중에서 선택하는 것은 정확한 작동 목표 직경에 도달하기 위해 기계의 장력 제어 기능과 완벽하게 일치해야 합니다.
공정 순서 문제: 열간 인발 텅스텐 와이어 드로잉 기계에서 냉간 인발 가공으로의 정확한 전환 지점을 이해하는 것은 재료의 연성과 표면 마감을 유지하는 데 필수적입니다.
냉간 인발은 텅스텐 와이어 제조 수명주기에서 매우 특정한 단계를 차지합니다. 이는 일반적으로 초기 대폭 감소 프로세스가 완료된 후에만 발생합니다. 제조업체는 초미세 직경을 위해 특별히 냉간 인발을 전개합니다. 이 단계에서는 재료의 정확한 크기와 깨끗한 표면 마감이 필요합니다. 고온 방법으로는 이러한 최종 특성을 얻을 수 없습니다.

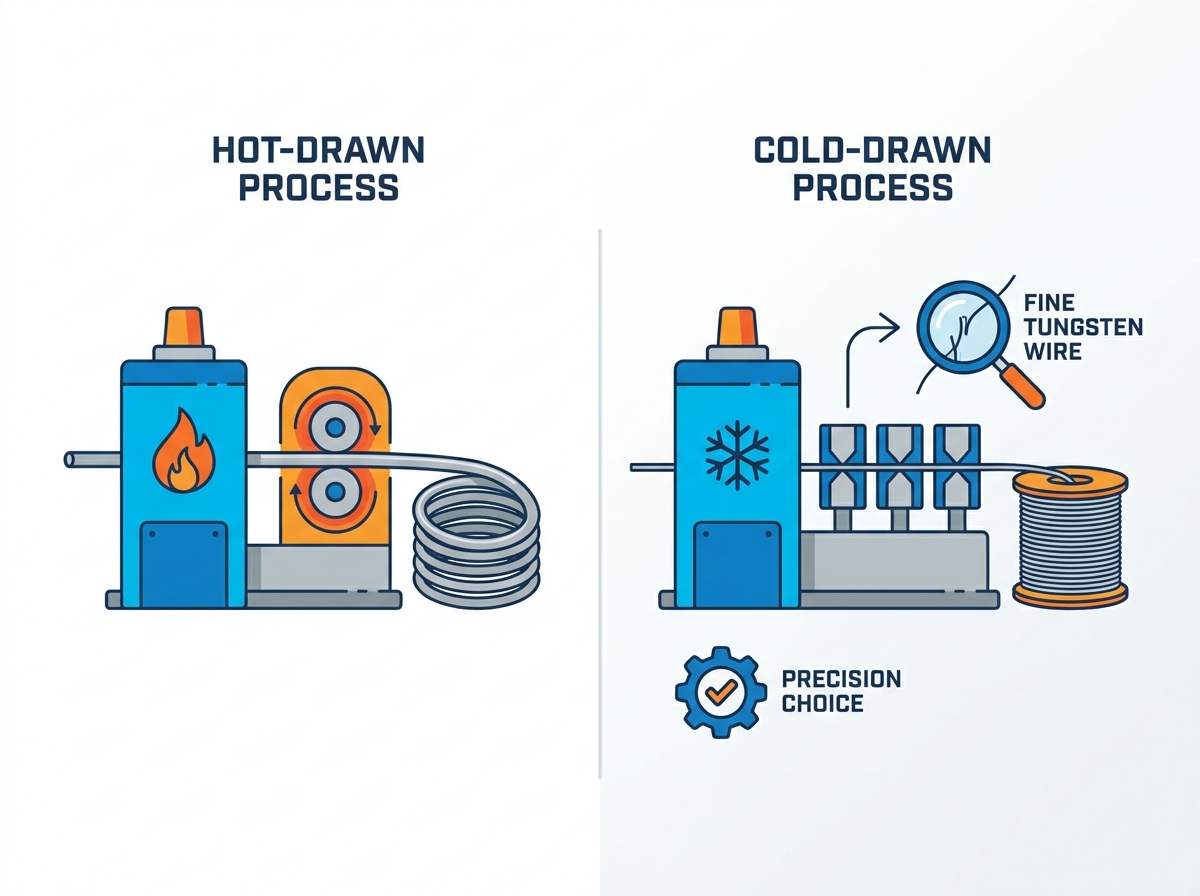

우리는 서로 다른 시스템의 기계적 및 열적 현실을 비교해야 합니다. 열간 인발 텅스텐 와이어 드로잉 기계는 극심한 열에서 작동합니다. 900℃~400℃ 사이의 온도를 유지하기 위해 가스-공기 혼합 가열을 활용하는 경우가 많습니다. 이 열은 더 두꺼운 텅스텐 합금에 필요합니다. 이는 대규모 단면 감소 중에 심각한 취성을 방지합니다. 열간 인발은 열 부하를 처리하기 위해 초경합금 다이에 크게 의존합니다. 온도가 상승하면 텅스텐 막대의 연성이 증가하여 결정 구조를 파괴하지 않고 공격적인 드래프트 감소를 허용합니다.
냉간 인발은 실온에서 작동됩니다. 대량 축소보다는 최종 크기 조정에 중점을 둡니다. 외부 열이 없으면 기계적 역학이 완전히 변합니다. 이 재료는 더 높은 항복 강도를 나타냅니다. 잘못 다루면 분열 골절에 더 취약해집니다. 그러나 냉간 인발은 우수한 표면 조도를 달성합니다. 이는 첨단 기술 응용 분야에 필요한 정확한 기계적 특성을 고정합니다. 냉간 가공 공정은 드로잉 축을 따라 텅스텐의 입자 구조를 늘립니다. 이 섬유질 입자 구조는 완성된 와이어의 세로 방향 인장 강도를 크게 향상시킵니다.
텅스텐이 냉간 인발되면 입자가 상당히 늘어납니다. 이러한 신장은 고도의 섬유질 미세구조를 생성합니다. 이 섬유질 구조는 미세한 텅스텐 와이어에 놀라운 세로 강도를 부여하여 수술용 로봇 공학 및 반도체 와이어 본딩과 같은 응용 분야에 적합합니다. 그러나 이와 동일한 섬유 구조로 인해 와이어가 가로 방향으로 갈라지기 쉽습니다. 드로잉 다이가 정렬 불량으로 인해 고르지 않은 압력을 가하면 와이어가 길이로 분할됩니다. 이러한 야금학적 현실은 기계 설계의 모든 측면을 결정합니다. 단순히 와이어를 당길 수는 없습니다. 절대 동심원으로 안내해야 합니다.
정밀 와이어 생산의 성공은 엄격한 기준 측정 기준에 달려 있습니다. 목표 직경의 일관성이 가장 중요합니다. 이 일관성을 미크론 단위로 측정해야 합니다. 1미크론의 편차라도 반도체 본딩 와이어를 망칠 수 있습니다. 인장 강도 유지는 또 다른 중요한 지표입니다. 인발 공정에서는 와이어를 최대 인장 한계를 초과하지 않고 와이어를 작업 경화시켜야 합니다. 마지막으로 전선 킬로미터당 허용 가능한 파손율을 추적해야 합니다. 파손율이 높으면 생산 효율성이 저하되고 원자재가 낭비됩니다.
이러한 측정 기준을 달성하려면 운영자는 패스당 면적 감소를 신중하게 계산해야 합니다. 냉간 인발 텅스텐에서 드래프트 감소는 일반적으로 다이당 8%~15% 범위입니다. 단일 콜드 패스에서 15% 감소를 초과하면 과도한 마찰이 발생합니다. 이러한 마찰로 인해 가공이 빠르게 경화되고 즉각적인 와이어 파손이 발생합니다. 여러 연속 주사위에 필요한 총 감소량을 분배해야 합니다. 이 다중 패스 접근 방식에는 각 캡스턴 사이의 복잡한 장력 영역을 처리할 수 있는 기계가 필요합니다.
장력 제어는 미세한 텅스텐 드로잉의 성공 또는 실패를 결정합니다. 미끄럼 방지 과 미끄럼 방지 기술을 평가해야 합니다 와이어 드로잉 기술 . 슬립 기계를 사용하면 와이어가 캡스턴에서 약간 미끄러질 수 있습니다. 이 슬라이딩은 도면 구배 간의 신장 차이를 보상합니다. 표면 긁힘을 방지하려면 고도로 특화된 윤활제가 필요합니다. 미끄럼 방지 기계는 블록 사이에 와이어를 축적합니다. 더 나은 표면 보호 기능을 제공하지만 엄청나게 복잡한 동기화가 필요합니다.
초미세 텅스텐의 경우 다축 장력 제어 시스템이 필수입니다. 와이어에 가해지는 섬세한 하중을 관리합니다. 안정적인 링 성능은 와이어 경로의 일관성을 보장합니다. 와이어 드로잉 드럼 휠과 와이어 가이드 휠을 완벽하게 동기화해야 합니다. 이러한 구성 요소 사이의 지연으로 인해 갑작스러운 인장 스파이크가 발생합니다. 이 스파이크는 미세한 텅스텐 와이어를 즉시 부러뜨립니다. 댄서 암과 정밀 로드 셀은 일정한 장력을 유지하는 데 필요한 실시간 피드백을 제공합니다.
슬립 기계의 스레딩 공정에서는 각 캡스턴의 랩 수에 특별한 주의가 필요합니다. 랩이 너무 적으면 과도한 미끄러짐이 발생하여 캡스턴이 빨리 마모되고 당기는 힘이 부족해집니다. 랩을 너무 많이 감으면 미끄러짐이 완전히 제거되어 드래프트 사이에 장력이 형성되면서 와이어가 끊어지게 됩니다. 작업자는 와이어 직경, 캡스턴 재료 및 선택한 윤활제의 특정 마찰 계수를 기반으로 정확한 랩 수를 계산해야 합니다.
드럼 휠의 재료 구성도 중요한 역할을 합니다. 텅스텐 카바이드 또는 특수 세라믹으로 코팅된 캡스턴은 차가운 텅스텐의 마모성을 방지합니다. 마모된 캡스턴에는 홈이 생깁니다. 이 홈에 와이어가 걸려서 드로잉 속도가 미세하게 끊깁니다. 이러한 말더듬은 장력 스파이크로 직접 변환됩니다. 캡스턴 표면을 정기적으로 검사하고 홈이 있는 첫 징후가 나타나면 교체해야 합니다.
다이 홀더의 정밀도는 드로잉 각도에 직접적인 영향을 미칩니다. 우리는 이것을 몰드 베이스 정확도라고 부릅니다. 와이어는 다이의 중심 축과 완벽하게 평행하게 다이에 들어가야 합니다. 미세한 편차라도 심각한 생산 문제를 야기합니다. 잘못 정렬된 다이 홀더로 인해 와이어가 감소 영역에 들어갈 때 와이어가 구부러지게 됩니다.
미세한 정렬 불량으로 인해 다이 마모가 고르지 않게 됩니다. 다이의 베어링 영역은 비대칭적으로 저하됩니다. 이로 인해 일방적인 와이어 표면 스코어링이 발생합니다. 와이어의 한쪽 면을 따라 미세한 스크래치가 발생합니다. 이러한 스크래치는 응력 집중 장치 역할을 하여 결국 고장을 초래합니다. 게다가 정렬 불량은 마찰을 기하급수적으로 증가시킵니다. 이러한 과도한 마찰로 인해 원치 않는 열이 발생하고 더 높은 당기는 힘이 필요해 파손 위험이 높아집니다.
작업자는 다이 뱅크를 설정할 때 정밀 정렬 지그를 사용해야 합니다. 극세선의 경우 육안검사가 부족합니다. 와이어 경로를 기준으로 다이 홀더의 동심도를 확인하려면 다이얼 표시기가 필요합니다. 고품질 냉간 인발 텅스텐 와이어 드로잉 기계는 작업자에 의한 오정렬을 방지하기 위해 엄격한 공차 제어 기능을 갖춘 가공된 다이 블록을 갖추고 있습니다.
고장력 재료를 고속으로 인발하면 상당한 운동 에너지가 발생합니다. 이 에너지는 종종 조화 진동으로 변환됩니다. 이에 대응하려면 기계 프레임이 엄청난 구조적 강성을 갖춰야 합니다. 주철 베이스 또는 강력하게 강화된 강철 프레임이 일반적인 요구 사항입니다. 경량 프레임은 도면 하중에 따라 휘어집니다.
구조적 강성은 원활한 장비 작동을 보장합니다. 이는 고조파 진동이 와이어 경로로 전달되는 것을 방지합니다. 진동이 와이어에 도달하면 장력에 미세한 변동이 발생합니다. 초미세 텅스텐에서는 이러한 변동으로 인해 피로와 순간적인 파손이 발생합니다. 뛰어난 진동 감쇠 기능으로 드럼 휠과 다이 홀더를 외부 기계적 소음으로부터 격리합니다. 이러한 분리는 미크론 수준의 직경 일관성을 유지하는 데 중요합니다.
기계의 장착 시스템을 평가해야 합니다. 탄성 코어가 있는 견고한 레벨링 패드는 작업 현장 진동으로부터 기계를 격리하는 데 도움이 됩니다. 또한 구동 모터는 독립된 완충 마운트에 장착되어야 합니다. 이는 모터 공진이 섀시를 통해 섬세한 전선 경로로 이동하는 것을 방지합니다.
귀하의 기계는 다양한 다이 인서트를 원활하게 처리해야 합니다. 초경합금 텅스텐 카바이드 다이는 중간 드로잉 단계에 적합합니다. 그들은 뛰어난 인성을 제공하고 적당한 열을 잘 처리합니다. 그러나 초미세 최종 패스에 필요한 극도의 경도가 부족합니다. 이러한 미세한 단계를 위해서는 PCD(다결정 다이아몬드) 다이가 필요합니다. PCD는 뛰어난 내마모성을 제공하고 장기간에 걸쳐 엄격한 공차를 유지합니다.
나노 코팅 및 CVD(Chemical Vapor Deposition) 다이는 대체 솔루션을 제공합니다. 이는 탄화물 인성과 다이아몬드 경도 사이의 격차를 해소합니다. 잘못된 와이어 드로잉 다이를 선택하면 전체 작업이 손상됩니다. 표면 마감이 즉시 손상됩니다. 이는 감소 영역 내에서 마찰을 대폭 증가시킵니다. 궁극적으로 잘못된 다이는 전체 작동 대상 직경을 끌어내려 재료가 거부되는 결과를 낳습니다.
최신 기계에는 통합된 냉각 및 윤활이 필요합니다. 기계의 전달 시스템은 선택한 다이 재료에 따라 조정되어야 합니다. PCD 다이는 열전도율이 높습니다. 그들은 전선에서 열을 빠르게 전달합니다. 기계는 전달된 열을 제거하기 위해 다이 케이스에 적절한 냉각수를 공급해야 합니다. 초경 다이는 더 많은 열을 유지하므로 다양한 절삭유 유량과 압력이 필요합니다.
다이 자체의 형상은 기계의 당김 기능과 일치해야 합니다. 접근 각도, 감소 영역, 베어링 길이 및 출구 원뿔이 모두 인발력에 영향을 미칩니다. 가파른 접근 각도에는 더 많은 당기는 힘이 필요하지만 접촉 마찰은 줄어듭니다. 각도가 작으면 당기는 힘이 낮아지지만 다이와 접촉하는 표면적이 늘어나 더 많은 열이 발생합니다. 이러한 기하학적 요소와 기계의 장력 제어 한계 사이의 균형을 맞춰야 합니다.
다이 재료 | 최적의 생산 단계 | 내마모성 | 열전도율 | 마찰 관리 요구 사항 |
|---|---|---|---|---|
초경합금 텅스텐 카바이드 | 중간감소 | 보통의 | 낮은 | 고용량 경계 윤활 |
다결정 다이아몬드(PCD) | 초미세 최종 사이징 | 매우 높음 | 높은 | 정밀 국부 냉각 |
CVD 코팅 | 과도기 단계 | 높은 | 보통의 | 균형 잡힌 냉각 및 윤활 |
천연 다이아몬드(ND) | 서브미크론 마감 | 우수한 | 매우 높음 | 한외 여과 경유 윤활 |
냉간 인발에는 외부 가열 요소가 없습니다. 따라서 모든 변형 에너지는 마찰로 인한 열로 직접 변환됩니다. 이 열은 다이의 미세한 환원 영역 내에 완전히 집중됩니다. 관리하지 않으면 이 열로 인해 와이어의 금속 구조가 파괴됩니다. 또한 다이가 조기에 실패하게 됩니다.
지역화된 냉각 시스템을 구현해야 합니다. 이러한 시스템은 다이 입구와 출구에 고압 절삭유를 정확하게 공급합니다. 특수한 경계 윤활도 똑같이 중요합니다. 윤활제는 텅스텐 와이어와 다이 표면 사이에 미세한 보호막을 형성해야 합니다. 이 필름은 금속 간 접촉을 방지합니다. 이는 마찰 계수를 감소시키고 와이어가 감소 영역을 통해 원활하게 미끄러지도록 합니다.
윤활제 선택은 와이어 직경과 인발 속도에 따라 크게 달라집니다. 중간 콜드 패스의 경우 무거운 드로잉 비누 또는 흑연 기반 서스펜션이 견고한 경계층을 제공합니다. 그러나 초미세 직경으로 이동하면 이러한 무거운 윤활제가 다이 입구를 막을 수 있습니다. 최종 사이징 작업을 위해서는 저점도 합성유로 전환해야 합니다. 이 오일은 와이어와 다이 사이의 미세한 틈에 침투하여 막힘을 유발하지 않고 필수적인 윤활을 제공합니다.
윤활유 자체의 온도 제어는 또 다른 중요한 요소입니다. 윤활유가 다이에서 열을 흡수하면 점도가 떨어집니다. 오일이 너무 묽어지면 경계층이 붕괴되어 금속 간 접촉이 즉시 발생합니다. 일정한 유체 온도를 유지하려면 윤활 저장소 내에 열 교환기를 설치해야 합니다. 기계 베이스에 통합된 냉각 장치는 가장 안정적인 온도 제어를 제공하여 주변 작업 현장 조건에 관계없이 윤활유가 최적의 점도를 유지하도록 보장합니다.
냉간 인발 윤활제에는 여과 시스템이 필수입니다. 와이어가 다이를 통과할 때 미세한 텅스텐 입자가 떨어져 나갑니다. 이러한 입자가 윤활유에 남아 있으면 연마성 슬러리로 작용합니다. 이 슬러리는 와이어의 표면 마감을 파괴하고 PCD 다이를 빠르게 부식시킵니다. 미립자 물질을 미크론 미만 수준까지 제거할 수 있는 다단계 여과 장치를 기계에 장착해야 합니다.
독립형 기계는 생산 성공을 보장할 수 없습니다. 장비가 전체 제조 라인과 어떻게 통합되는지 평가해야 합니다. 업스트림 공정에서는 냉간 인발을 위해 텅스텐을 준비합니다. 어닐링 스테이션은 이전 열간 인발 단계에서 생성된 내부 응력을 완화합니다. 세척 스테이션은 표면 산화물과 잔류 흑연 윤활유를 제거합니다. 냉간 인발 기계는 새로운 인장 변수를 도입하지 않고 이러한 스테이션에서 직접 와이어를 수용해야 합니다.
다운스트림 통합도 마찬가지로 중요합니다. 스풀링 및 와인딩 장비는 드로잉 속도와 완벽하게 일치해야 합니다. 스풀러를 너무 세게 당기면 완성된 와이어가 늘어납니다. 너무 느슨하게 당기면 와이어가 엉키게 됩니다. 고급 텅스텐 와이어 드로잉 기계는 폐쇄 루프 통신을 사용합니다. 최종 캡스턴 속도를 다운스트림 와인딩 모터와 직접 동기화합니다.
보상 시스템에도 세심한 주의가 필요합니다. 냉간 인발 기계에 들어가는 와이어는 원활하게 풀려야 합니다. 지불대에서 걸림돌이나 망설임이 발생하면 기계 전체에 장력 충격파가 전달됩니다. 전용 댄서 암이 있는 전동식 페이오프 스탠드는 이러한 충격파를 흡수하여 첫 번째 드로잉 다이에 안정적인 공급 속도를 보장합니다.
보상 스풀 자체는 완벽하게 균형을 이루어야 합니다. 불균형한 스풀은 회전하면서 흔들려 첫 번째 드로잉 다이로 곧장 이동하는 리드미컬한 장력 변화를 생성합니다. 작업자는 스풀을 지불 스탠드에 적재하기 전에 동적 균형 기계를 사용하여 모든 스풀을 확인해야 합니다. 또한 페이오프 모터에는 회생 제동 기능이 있어야 합니다. 이를 통해 주 드로잉 캡스턴이 감속하는 경우에도 모터가 와이어의 백텐션을 유지할 수 있어 와이어가 느슨해지거나 엉키는 것을 방지할 수 있습니다.
현실적인 유지보수 일정에 따라 실제 생산 능력이 결정됩니다. 드럼 휠과 캡스턴은 텅스텐 와이어로 인해 지속적인 마모를 겪습니다. 원활한 배선 경로를 유지하려면 이러한 구성 요소를 자주 표면 처리해야 합니다. 와이어 가이드 휠은 매일 검사가 필요합니다. 홈이 있는 가이드 휠은 와이어가 다이에 들어가기도 전에 와이어를 긁습니다. 또한 정확한 하중 판독값을 보장하려면 장력 센서를 정기적으로 교정해야 합니다.
댄서 암을 교정하려면 정적 및 동적 테스트가 필요합니다. 정적 교정의 경우 작업자는 댄서 암에 인증된 분동을 걸고 로드 셀 출력이 실제 무게와 정확하게 일치하는지 확인합니다. 동적 교정에는 와이어 테스트 스풀을 실행하고 고속 데이터 로거를 사용하여 장력 변동을 기록하는 작업이 포함됩니다. 데이터 로거에 기계의 HMI가 등록하지 않는 장력 스파이크가 표시되면 로드 셀 응답 시간이 너무 느린 것입니다. 느린 로드 셀은 와이어 파손을 유발하는 미세 끊김 현상을 보상하지 못하므로 즉시 교체해야 합니다.
다이 홀 마모는 복잡한 문제를 야기합니다. 다이아몬드 다이가 마모됨에 따라 와이어 직경이 증가합니다. 다이아몬드 다이 크기를 조정하려면 상당한 시간과 전문 장비가 필요합니다. 퀵 체인지 다이 카세트를 사용하면 이러한 가동 중단 위험을 완화할 수 있습니다. 이 카세트를 사용하면 작업자는 마모된 다이를 몇 초 만에 교체할 수 있습니다. 자동화된 예측 유지보수 센서도 도움이 됩니다. 진동과 모터 부하를 모니터링하여 와이어 파손이 발생하기 전에 다이 고장을 예측합니다.
전선 파손을 체계적으로 해결하려면 운영자는 엄격한 문제 해결 계층 구조를 따라야 합니다.
드래프트 감소가 15% 최대 임계값을 초과하지 않도록 들어오는 와이어 직경을 확인하십시오.
다이 입구에 윤활유 부족이나 미립자 막힘이 있는지 검사하십시오.
장력 끊김 현상을 일으킬 수 있는 미세 홈이 있는지 캡스턴 표면을 확인하십시오.
댄서 암 로드 셀을 재보정하여 장력 피드백 루프가 올바르게 작동하는지 확인하십시오.
부러진 와이어 끝을 현미경으로 검사하여 절단 골절과 인장 네킹을 식별합니다.
초미세 텅스텐 와이어를 스레딩하려면 가파른 학습 곡선이 필요합니다. 작업자는 미세한 와이어를 부러뜨리지 않고 여러 다이와 캡스턴을 통해 안내해야 합니다. 수동 스레딩에는 엄청난 인내와 꾸준한 손길이 필요합니다. 운영자 역할의 높은 이직률은 생산 수율에 심각한 영향을 미칠 수 있습니다.
자동화는 이러한 기술 격차를 해소합니다. 자동 스레딩은 기계 경로를 통해 와이어를 안전하게 안내하는 데 도움이 됩니다. 이를 통해 인적 오류가 줄어들고 전환 속도가 빨라집니다. HMI(Human-Machine Interface) 진단 도구는 문제 해결을 단순화합니다. 잘 설계된 HMI는 실시간 장력 그래프, 모터 부하 및 오류 위치를 표시합니다. 경험이 부족한 운영자가 문제를 신속하게 식별하고 해결할 수 있도록 지원합니다.
교육 프로그램은 와이어의 물리적 취급에 중점을 두어야 합니다. 작업자는 미세 균열을 일으키지 않고 나사산 가공을 위해 와이어를 가리키는 방법을 배워야 합니다. 화학적 포인팅 또는 전해 에칭은 초미세 텅스텐에 선호되는 방법입니다. 스웨이징이나 롤링과 같은 기계적 포인팅 방법은 종종 첫 번째 드로잉 과정에서 파손으로 이어지는 응력 균열을 유발합니다.
스크랩을 줄이는 것은 미세 텅스텐 와이어 생산의 주요 목표입니다. 끊어진 와이어의 1미터는 손실된 재료와 낭비된 처리 시간을 나타냅니다. 재료 활용도를 최대화하려면 도면 매개변수를 최적화하는 데 중점을 두어야 합니다. 여기에는 초안 일정을 미세 조정하고, 완벽한 다이 정렬을 보장하고, 일관된 윤활을 유지하는 것이 포함됩니다.
고정밀 기계는 스크랩 감소에 직접적으로 기여합니다. 장력 변동을 최소화하고 고조파 진동을 방지함으로써 더 긴 연속 길이의 와이어를 인발할 수 있습니다. 이는 생산 중에 생성되는 짧은 스풀과 오프컷의 수를 줄입니다. 또한 일관된 직경 제어를 통해 완성된 와이어의 더 높은 비율이 최종 사용자가 요구하는 엄격한 사양을 충족하도록 보장합니다.
드로잉 다이와 캡스턴의 수명은 전반적인 생산 효율성에 직접적인 영향을 미칩니다. 뛰어난 정렬과 원활한 가이드 휠 작동을 갖춘 기계는 이러한 소모품의 수명을 크게 연장합니다. 와이어가 완벽하게 직선으로 다이에 들어가면 마모가 베어링 영역 전체에 고르게 분포됩니다. 이는 조기 다이 실패를 방지하고 장기간 실행 시 치수 정확도를 유지합니다.
소모품 수명을 연장하려면 적절한 윤활 및 냉각도 필수적입니다. 마찰로 인한 열을 효과적으로 관리함으로써 PCD 다이의 열적 저하를 방지하고 캡스턴의 마모를 줄입니다. 여과 시스템에 대한 엄격한 유지 관리 일정을 구현하면 윤활유가 깨끗하고 효과적인 상태로 유지되어 귀중한 도구를 더욱 보호할 수 있습니다.
미세한 텅스텐 와이어의 높은 수율 생산을 보장하려면 다음 조치를 즉시 수행하십시오.
절대 동심도를 확인하고 미세 정렬 오류를 제거하기 위해 다이얼 표시기를 사용하여 현재 다이 홀더를 감사합니다.
드로잉 윤활제에 텅스텐 미립자가 축적되는 것을 방지하려면 여과 시스템을 미크론 미만 수준으로 업그레이드하십시오.
기본 드로잉 영역에 들어가기 전에 장력 충격파를 흡수하기 위해 전용 댄서 암이 있는 전동 페이오프 스탠드를 설치합니다.
엄격한 캡스턴 검사 일정을 시행하여 표면 홈이 파인 첫 징후가 나타나면 드럼 휠을 교체하거나 재포장하십시오.
답변: 최신 장비는 텅스텐 와이어를 10미크론 이하로 끌어낼 수 있습니다. 이러한 초미세 직경을 달성하려면 탁월한 장력 제어가 필요합니다. 또한 완벽한 다이 정렬과 프리미엄 PCD(다결정 다이아몬드) 다이도 필요합니다. 정확한 한계는 특정 텅스텐 합금과 기계의 진동 감쇠 기능에 따라 다릅니다.
A: 일반적으로 와이어 직경이 약 0.1mm~0.15mm에 도달하면 전환이 발생합니다. 이 임계값 미만에서는 열간 드로잉으로 엄격한 치수 공차를 유지하는 데 어려움을 겪습니다. 냉간 압연 시스템으로 전환하면 최종 초미세 크기 조정을 위한 우수한 표면 마감과 정확한 기계적 특성이 보장됩니다.
A: 정확한 정렬은 와이어가 다이에 완벽하게 직선으로 들어가는 것을 보장합니다. 정렬 불량으로 인해 와이어가 구부러지고 비대칭 응력이 발생하고 다이 마모가 고르지 않게 됩니다. 이로 인해 마찰이 증가하고 미세한 스크래치가 발생합니다. 고장력 텅스텐에서 이러한 미세한 결함은 즉각적인 와이어 파손으로 이어지는 응력 집중 장치 역할을 합니다.
A: 다결정 다이아몬드(PCD)는 초미세 냉간 인발에 가장 적합한 선택입니다. 이는 극도의 경도와 탁월한 내마모성을 제공합니다. 이를 통해 장기간 생산 중에 정확한 미크론 수준의 공차를 유지할 수 있습니다. 텅스텐 카바이드는 더 일찍, 더 두꺼운 중간 단계에 더 적합합니다.
A: 잘못된 금형 재료는 냉간 인발 텅스텐의 강렬한 마찰로 인해 빠르게 마모됩니다. 다이 구멍이 확장됨에 따라 와이어 직경이 허용 가능한 공차 이상으로 증가합니다. 이로 인해 다이를 교체하기 위해 생산을 자주 중단하고 수율을 파괴하고 목표 사양을 누락해야 합니다.
A: 냉간 인발에는 외부 열이 부족하기 때문에 모든 변형 에너지는 마찰에 의한 열이 됩니다. 현대 기술은 다이 케이싱을 향한 국부적인 고압 냉각 시스템을 사용하여 이를 관리합니다. 또한 고급 경계 윤활을 활용하여 와이어와 다이 표면 사이의 마찰 계수를 줄입니다.
A: 표면 결함은 일반적으로 다이 정렬 불량, 와이어 가이드 휠 마모 또는 윤활 부족으로 인해 발생합니다. 홈이 있는 캡스턴이나 잘못 정렬된 몰드 베이스로 인해 와이어가 긁힐 수 있습니다. 불충분한 경계 윤활은 다이 내부에서 금속 간 접촉을 허용하여 완성된 와이어에 마모 및 심각한 표면 흠집을 유발합니다.
