중간 드로잉은 와이어 제조의 중요한 중심에 위치하며 대량 감소가 엄격한 정밀도 요구 사항을 충족하는 교량 역할을 합니다. 이 단계는 전체 플랜트 수율과 다운스트림 와이어 품질에 직접적인 영향을 미칩니다. 공장 관리자는 병목 현상, 재료 피로 또는 과도한 에너지 소비를 유발하지 않고 무거운 로드 파손과 섬세한 미세 와이어 처리 사이의 격차를 해소해야 하는 지속적인 운영 과제에 직면해 있습니다. 이를 달성하려면 견고한 야금학적 사실과 생산 라인 현실을 바탕으로 정밀한 장비 선택이 필요합니다. 올바른 기계를 선택하려면 기술 평가 프레임워크가 필요합니다. 이 가이드에서는 선택하는 방법을 살펴봅니다 . 재료 특성, 입구 및 출구 게이지 요구 사항, 연속 어닐링 기능을 기반으로 또한 최대 드로잉 속도와 기존 라인 아키텍처와의 통합을 다루어 원활한 생산 흐름을 보장하고 불필요한 가동 중지 시간을 제거합니다. 중간 와이어 드로잉 기계를

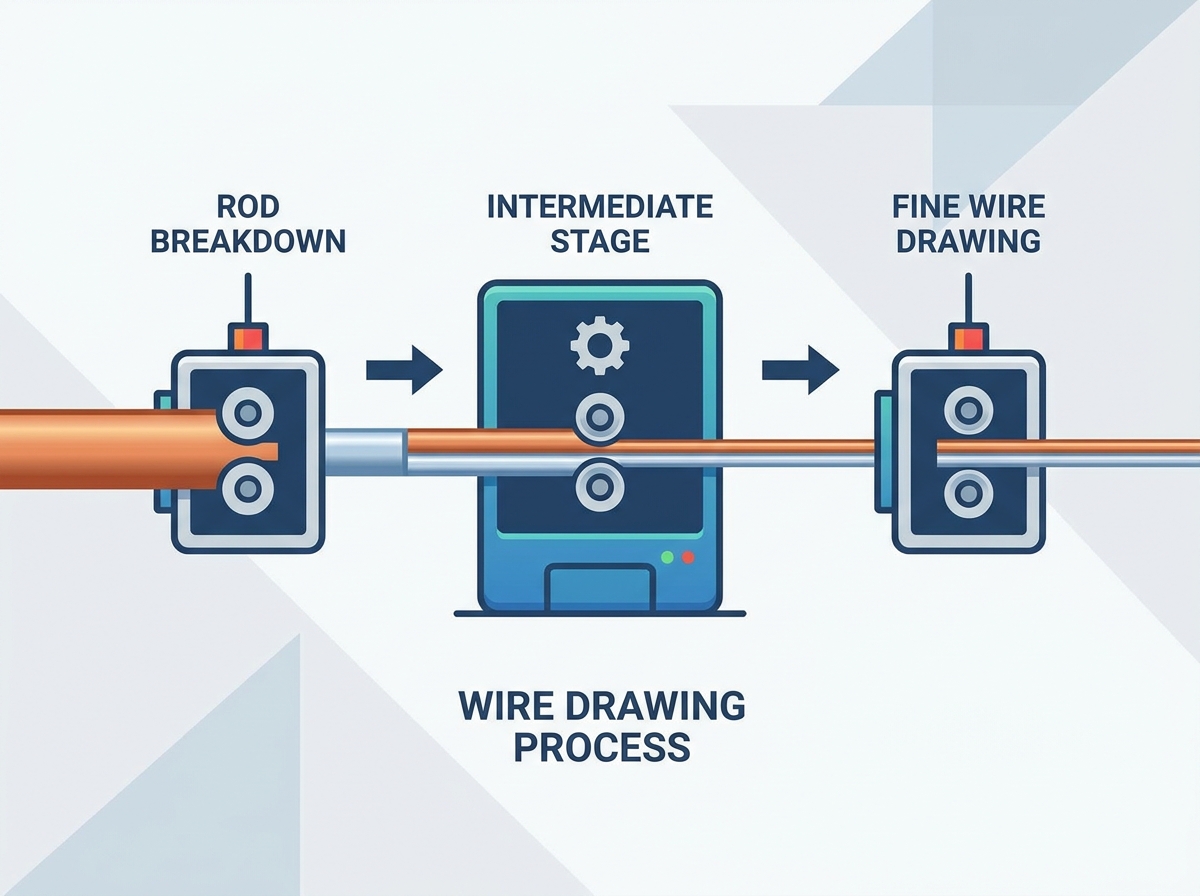

전략적 포지셔닝: 중간 기계는 로드 브레이크다운 기계의 출력과 가는 와이어 드로잉 기계의 입력 요구 사항을 원활하게 연결해야 합니다.
재료 특수성: 구리와 알루미늄이 결합된 와이어 드로잉 기계는 다재다능하지만 재료 고장을 방지하기 위해 별도의 냉각, 윤활 및 장력 제어 프로필이 필요합니다.
어닐링 통합: 연속 어닐링(특히 구리의 경우)이 통합된 기계를 선택하면 설치 공간이 줄어들고 2차 처리 단계가 제거됩니다.
장기 생존 가능성: 장기 생존 가능성은 초기 기계 비용보다는 캡스턴 내마모성, 다이 수명 최적화, 에너지 효율성 및 PLC 구동 장력 안정성에 따라 달라집니다.
중간 드로잉 단계는 와이어 밀의 주요 전환 영역으로 기능합니다. 업스트림 프로세스에서 대략적인 출력을 가져와 최종 크기 조정을 위해 정제합니다. 이 장비의 표준 입구 와이어 크기는 일반적으로 2.5mm ~ 3.5mm입니다. 그러나 오래되거나 고도로 전문화된 구성을 사용하는 생산 라인에서는 로드 분해 기계 에서 직접 더 무거운 5.5mm~6.5mm 스톡을 공급하는 경우가 많습니다 . 중간 장비는 정지나 과도한 다이 마모를 유발하지 않고 이러한 다양한 입구 직경을 처리해야 합니다. 기어박스와 구동 모터는 이러한 더 무거운 게이지에 주저 없이 드래프트를 시작하는 데 필요한 토크를 보유해야 합니다.
출력 측에서 대상 와이어 크기는 일반적으로 2.0mm에서 0.4mm까지입니다. 이러한 특정 치수를 달성하는 것은 다운스트림 필요합니다 . 미세 와이어 드로잉 기계에 공급하거나 , 연선을 공급하거나, 직접 스풀링을 위해 와이어를 준비하는 데 중간 기계는 전체 축소 범위에 걸쳐 엄격한 치수 공차를 유지해야 합니다. 콘센트 와이어가 사양을 벗어나면 후속 미세 드로잉 단계에서 다이 걸림이나 와이어 파손이 즉시 발생합니다. 작업자는 이 단계를 사용하여 로드 주조 공정에서 발생하는 사소한 타원도 문제를 수정합니다.
공정단계 | 일반적인 입구 직경(mm) | 일반적인 출구 직경(mm) | 기본 다운스트림 애플리케이션 |
|---|---|---|---|
표준 중급 | 2.5 - 3.5 | 1.0 - 2.0 | 건물용 와이어, 표준 연선 |
중급 | 4.5 - 6.5 | 1.5 - 2.5 | 전원 케이블 코어, 무거운 자동차 |
정밀한 준비 중급 | 2.0 - 2.5 | 0.4 - 0.8 | 데이터 케이블, 전자 장치, 미세 와이어 피드 |
중간 처리를 평가하려면 엄격한 기준 성능 지표를 설정해야 합니다. 일관된 직경 공차는 기계 상태의 주요 지표입니다. 장비는 최종 케이블에서 균일한 전기 저항을 보장하기 위해 마이크로미터 이내의 허용 오차를 유지해야 합니다. 표면 마감 품질도 마찬가지로 중요합니다. 이 단계에서 발생하는 스크래치, 스코어링 또는 산화는 추가 감소 과정에서 증폭되어 배치 거부로 이어집니다. 에나멜 처리된 와이어 애플리케이션이나 고주파 데이터 케이블의 경우 완벽한 표면 마감은 타협할 수 없습니다.
중단 없는 연속 드로잉 속도는 운영 효율성에 대한 궁극적인 테스트 역할을 합니다. 최대 초당 미터(m/s) 기능을 평가하면 라인의 실제 처리량 잠재력이 드러납니다. 최신 중간 라인은 최종 게이지에 따라 25~35m/s의 속도를 내는 경우가 많습니다. 그러나 원시 속도는 동기화된 속도 제어와 기계적 안정성이 없으면 아무 의미가 없습니다. 기계는 와이어 미끄러짐을 방지하기 위해 모든 캡스턴의 장력을 동적으로 조정해야 합니다. 미끄러짐으로 인해 캡스턴 스코어링이 발생하여 와이어 표면이 저하되고 심각한 생산 병목 현상이 발생합니다. 정확한 동기화를 통해 와이어가 다이 시퀀스를 통해 이동할 때 팽팽한 상태를 유지하면서도 응력을 받지 않도록 보장합니다.
구리와 알루미늄은 인장 장력 하에서 완전히 다르게 반응합니다. 구리는 높은 인장 강도를 가지고 있습니다. 다이 시퀀스를 통해 변형하려면 상당한 당기는 힘이 필요합니다. 구리를 취급하는 기계에는 실속 없이 꾸준한 감소를 유지하기 위해 견고한 기어박스, 견고한 베어링 및 높은 토크 모터가 있어야 합니다. 구리 드로잉 중에 발생하는 높은 마찰은 공격적인 열 방출 전략을 요구하며 종종 드로잉 블록 자체 내에서 내부 수냉이 필요합니다.
알루미늄은 훨씬 더 부드럽고 신장에 매우 취약합니다. 구리에 사용되는 것과 동일한 장력 프로파일을 적용하면 알루미늄 와이어가 늘어나고 목이 아래로 내려가 즉시 끊어집니다. 알루미늄에는 매우 민감한 장력 제어가 필요하며, 종종 고급 댄서 암과 저관성 캡스턴을 활용합니다. 별도의 전용 라인을 사용하는 것과 사용하는 것의 실행 가능성을 평가해야 합니다 구리 및 알루미늄 와이어 드로잉 기계를 동시에 . 이중 목적 기계는 소규모 작업에 유연성을 제공하지만 별도의 전용 라인을 사용하면 표면 마감을 손상시키고 다이 마모를 가속화할 수 있는 드로잉 윤활제의 교차 오염의 심각한 위험이 제거됩니다.
드로잉 공정의 화학적 및 열적 관리는 툴링의 수명을 결정합니다. 에멀젼과 윤활제 유형은 재료에 따라 엄격히 다릅니다. 알루미늄 가공은 고점도 합성 드로잉 오일에 크게 의존합니다. 이 오일은 연질 알루미늄이 마모되어 캡스턴이나 다이에 달라붙는 것을 방지합니다. 구리 가공에는 수성 유제가 필요합니다. 이러한 에멀젼은 구리 변형으로 인해 발생하는 강렬한 열로 인해 과도한 윤활보다 급속 냉각을 우선시합니다.
기계의 내부 유체 관리 시스템을 철저하게 평가해야 합니다. 윤활유 풀에서 미세한 금속 미세분을 제거할 수 있는 대용량 여과 장치를 찾으십시오. 미세한 입자가 재순환되면 연마 페이스트 역할을 하여 와이어 표면과 다이를 파괴합니다. 열교환기 효율은 또 다른 중요한 요소입니다. 냉각 시스템은 최적의 다이 온도를 지속적으로 유지해야 합니다. 과열된 다이는 팽창하여 와이어 직경을 변경하고 즉각적인 공차 오류를 유발합니다. 적절한 유체 관리는 수천 킬로미터의 드로우 와이어로 다이 수명을 연장합니다.
재료 | 윤활유 종류 | 주요 기능 | 여과 요구 사항 |
|---|---|---|---|
구리 | 수성 에멀젼(4-8% 농도) | 빠른 방열, 적당한 윤활 | 미세한 구리 분진을 위한 종이 밴드 또는 하이드로사이클론 여과 |
알류미늄 | 순수합성유(고점도) | 경계윤활, 마손방지 | 끈끈한 알루미늄 미세분말을 위한 지구 필터 또는 원심분리기 시스템 |
캡스턴의 물리적 레이아웃에 따라 와이어가 이동하고 변형되는 방식이 결정됩니다. 직선형과 원추형 캡스턴 구성 중에서 선택해야 합니다. 직선 기계는 비틀림 없는 드로잉을 제공합니다. 와이어는 비틀림 없이 직선 경로로 이동합니다. 비틀림 없는 출력은 메시 용접이나 특수 고주파 케이블 생산과 같은 특정 다운스트림 응용 분야에 매우 중요합니다. 원뿔형 기계는 더 작지만 표준 전기 건물 와이어에 일반적으로 허용되는 약간의 굽힘 및 비틀림 힘이 발생합니다.
Capstan 표면 처리는 유지 관리 일정에 직접적인 영향을 미칩니다. 표준 강철 캡스턴은 고속 생산 시 빠르게 마모됩니다. 텅스텐 카바이드 코팅 또는 견고한 세라믹 링을 갖춘 기계를 평가합니다. 이러한 소재는 탁월한 내마모성과 수명을 제공하여 와이어 미끄러짐을 유발하는 홈 형성을 방지합니다. 또한 드라이브 구성을 평가합니다. 개별 AC 모터 드라이브를 단일 모터 그룹 드라이브와 비교하십시오. 개별 드라이브가 장착된 듀얼 인버터 시스템은 정밀한 슬립 제어 기능을 제공하여 기계가 와이어 신장의 사소한 변화에 즉시 적응할 수 있도록 해줍니다. 이 활성 슬립 보상은 가속 및 감속 단계에서 와이어 파손을 방지합니다.
적절한 감소 계획은 와이어 경화 및 파손을 방지합니다. 재료를 기준으로 초안당 최적의 면적 감소를 계산해야 합니다. 일반적으로 감소 범위는 주사위당 15%에서 25%입니다. 이 한계를 초과하면 금속이 너무 빨리 경화되어 부서지기 쉽고 부러지기 쉽습니다. 기계는 필요한 총 감소를 원활하게 달성하기 위해 정확한 수의 다이를 수용해야 합니다. 다이 자체의 형상, 특히 접근 각도와 베어링 길이는 그려지는 재료와 일치해야 합니다.
기계의 다이 홀더 설계를 평가합니다. 정렬 정밀도는 협상할 수 없습니다. 다이가 중심에서 조금이라도 벗어나면 와이어가 고르지 않게 면도되어 타원형 출력이 생성되고 과도한 금속 먼지가 생성됩니다. 또한 신속한 툴링 전환의 용이성을 검토하십시오. 작업자는 다양한 와이어 게이지 간을 전환할 때 가동 중지 시간을 최소화하기 위해 퀵 릴리스 메커니즘과 접근 가능한 다이 박스가 필요합니다. 윤활유를 다이 접근 각도로 밀어넣는 압력 다이 홀더는 고속 작동 중에 다이 수명을 연장하는 데 적극 권장됩니다.
드로잉은 본질적으로 금속을 경화시킵니다. 0.4mm ~ 1.6mm 범위의 구리선의 경우 인라인 어닐링이 기술적으로 필요합니다. 스풀링 직전에 연성을 복원하여 나중에 연선이나 설치 중에 와이어가 파손되지 않고 구부러질 수 있도록 합니다. 이 프로세스를 드로잉 라인에 직접 통합하면 엄청난 양의 바닥 공간이 절약되고 느린 배치 스타일 벨 퍼니스가 필요하지 않습니다. 어닐러는 올바른 전압을 적용하기 위해 라인 속도를 완벽하게 추적하여 전체 스풀에 걸쳐 균일한 부드러움을 보장해야 합니다.
어닐링 시스템을 평가할 때 DC 기술과 AC 기술을 비교하십시오. DC 어닐러는 일반적으로 미세한 와이어에 대해 더 매끄러운 표면 마감을 제공하는 반면, AC 시스템은 견고하고 유지 관리가 더 쉽습니다. 이러한 구성 요소는 지속적인 마찰과 전기 아크를 견디므로 접촉 링 내구성을 검사합니다. 니켈 합금 접촉 밴드는 전도성과 내마모성 사이에서 최상의 균형을 제공하는 경우가 많습니다. 마지막으로 증기 또는 질소 보호 구역의 통합을 확인합니다. 이러한 불활성 대기는 열선이 어닐러에서 나올 때 열선을 둘러싸서 급속한 산화를 방지하고 구리의 밝고 전도성을 유지합니다. 완성된 와이어에 물 얼룩이 생기는 것을 방지하려면 냉각조 직후에 전용 건조 단계도 필요합니다.
생산량에 따라 다중 와이어 아키텍처와 단일 와이어 아키텍처 사이의 선택이 결정됩니다. 다중 와이어 드로잉 기계는 병렬 다이 세트를 통해 4개, 8개 또는 심지어 16개의 와이어를 동시에 당깁니다. 이는 대량 출력을 기하급수적으로 증가시켜 표준 건물 전선이나 자동차 케이블의 대규모 실행에 이상적입니다. 그러나 이러한 처리량에는 상당한 운영 복잡성이 따릅니다. 초기 설정에서는 모든 와이어에 균등한 장력이 가해지도록 세부 사항에 세심한 주의가 필요합니다.
단일 와이어 기계는 작동 단순성과 최대 유연성을 제공합니다. 와이어 크기를 자주 변경하거나 특수 합금을 사용하는 시설에 적합합니다. 다이 유지 관리 일정에 대한 다중 와이어 설정의 영향을 평가하십시오. 16선 기계는 수백 개의 다이를 동시에 관리해야 합니다. 스트링업 시간도 크게 늘어납니다. 다중 와이어 설정에서 하나의 와이어가 끊어지면 전체 기계가 정지해야 하며, 운영자가 신속한 복구 절차에 능숙하지 않은 경우 전체 장비 효율성(OEE)이 감소합니다.
시설 레이아웃과 유틸리티 용량은 장비 선택에 중요한 역할을 합니다. 다중 와이어 기계는 생산된 와이어당 매우 압축된 공간을 제공합니다. 단선 기계와 거의 동일한 물리적 공간에서 4배의 출력을 생성할 수 있습니다. 그러나 집중된 전력 소모에는 여러 인출 경로에서 동시에 발생하는 열을 처리하기 위한 견고한 전기 인프라와 대규모 냉각수 저장소가 필요합니다.
두 아키텍처 간의 킬로그램당 킬로와트 에너지 소비 측정항목을 분석합니다. 다중 와이어 기계는 종종 전체 용량에서 보다 효율적으로 작동하여 기본 기계적 손실을 다중 와이어에 분산시킵니다. 단일 와이어 기계는 출력 1kg당 약간 더 많은 에너지를 소비할 수 있지만 전체 공장의 생산 흐름을 중단하지 않고 수요가 적은 기간 동안 전원을 완전히 차단할 수 있는 기능을 제공합니다. 이러한 모듈성을 통해 공장 관리자는 기본 에너지를 낭비하지 않고 즉각적인 주문 요구 사항에 따라 생산량을 늘리거나 줄일 수 있습니다.
와이어 파손은 생산 일정을 방해하고 원자재를 낭비합니다. 중간 와이어 파손의 주요 원인을 식별하는 것이 완화의 첫 번째 단계입니다. 다이 마모는 감속비를 변경하고 인장 장력을 높이는 가장 일반적인 원인입니다. 윤활제 농도가 부적절하면 마찰이 축적되어 열 응력으로 인해 와이어가 끊어지게 됩니다. 기계적 결속이나 전기적 결함으로 인한 장력 스파이크도 즉시 파손을 초래합니다. 작업자는 윤활 실패를 방지하기 위해 굴절계를 사용하여 매일 드로잉 유체 농도를 모니터링해야 합니다.
이러한 위험을 완화하도록 설계된 기계 기능을 적극적으로 평가하십시오. 자동화된 장력 댄서는 갑작스러운 기계적 충격을 흡수하고 실시간 위치 데이터를 드라이브에 다시 공급합니다. 정밀한 PLC 동기화를 통해 모든 캡스턴이 완벽한 조화를 이루며 가속 및 감속하여 꾸준한 장력을 유지합니다. 급정지 제동 시스템은 필수입니다. 파손이 발생하면 느슨한 와이어가 캡스턴 주위에 엉키고 몇 시간의 가동 중지 시간이 발생하는 것을 방지하기 위해 기계를 즉시 정지해야 합니다. 메인 구동 샤프트의 공압 디스크 브레이크는 이러한 안전 기능에 필요한 빠른 감속을 제공합니다.
중간 드로잉 기계는 단독으로 작동하지 않습니다. 완성된 와이어를 다음 단계로 완벽하게 전달해야 합니다. 자동 이중 스풀러, 동적 코일러, 묶음 또는 연선에 사용되는 직접 공급 시스템과 연신 기계의 호환성을 평가합니다. 드로잉 라인과 스풀러 간의 통신은 즉각적이어야 합니다. 스풀러의 횡단 메커니즘은 후속 보상 작업 중에 엉킴을 방지하기 위해 보빈 전체에 와이어를 완벽하게 평평하게 놓아야 합니다.
스풀 전환 프로세스 중 트래버스 메커니즘과 장력 제어를 평가합니다. 자동 이중 스풀러는 최대 생산 속도로 플라잉 와이어를 절단하여 빈 보빈으로 옮겨야 합니다. 이를 위해서는 생산 손실을 최소화하기 위해 제로 슬립 장력 제어가 필요합니다. 여기서 원활한 전환은 와이어가 느슨해지거나 부적절하게 겹쳐서 후속 미세 와이어 드로잉 기계에 공급할 때 엉킴을 일으키는 것을 방지합니다. 또한 스풀러의 핀틀 설계는 도구 없이 신속하게 보빈을 로드 및 언로드할 수 있도록 하여 작업자 개입을 최소한으로 유지해야 합니다.
산업용 드로잉 장비는 극심한 연속 응력 하에서 작동합니다. 설치하기 전에 마모가 심한 구성품의 예상 수명 주기를 개략적으로 설명해야 합니다. 캡스턴, 어닐러의 전기 접촉 밴드 및 고속 스핀들 베어링은 정기적인 교체가 필요합니다. 이러한 간격을 이해하면 정확한 유지 관리 일정을 수립하고 치명적인 중간 실행 오류를 방지할 수 있습니다. 메인 드라이브 베어링에 대한 진동 분석을 구현하면 라인 중단이 발생하기 몇 주 전에 고장을 예측할 수 있습니다.
공급업체의 공급망 투명성을 평가합니다. 독점 부품이 국제적으로 배송되기까지 몇 주를 기다릴 여유가 없습니다. 세계적으로 인정받는 브랜드의 표준화된 전기 부품으로 제작된 기계에 우선순위를 두십시오. 표준화된 PLC, 인버터 및 모터를 사용하면 현지 유지 관리 팀이 원래 제조업체에 전적으로 의존하지 않고도 신속하게 교체품을 조달하고 결함을 해결할 수 있습니다. 씰, 벨트, 풀리와 같은 기계 구성요소도 현지 산업 공급업체에서 제공하는 표준 미터법 또는 영국식 크기를 준수해야 합니다.
현대의 와이어 생산은 데이터에 크게 의존합니다. 통합 HMI 및 PLC 시스템의 가치를 평가합니다. 이러한 인터페이스는 실시간 오류 진단을 제공하여 어떤 센서나 드라이브가 정지를 유발했는지 정확히 찾아냅니다. 이는 운영자의 추측을 없애고 평균 수리 시간(MTTR)을 대폭 단축합니다. HMI는 읽기 쉬운 단일 대시보드에 실시간 라인 속도, 어닐링 전압 및 댄서 위치를 표시해야 합니다.
강력한 레시피 관리 기능을 찾아보세요. 시스템은 다양한 와이어 게이지 및 재료에 대한 장력 프로파일, 어닐링 전압 및 속도 설정을 저장해야 합니다. 이를 통해 작업자는 버튼 하나만 눌러 생산 실행을 전환할 수 있어 교대 근무 전반에 걸쳐 일관성이 보장됩니다. 또한 공장 전체 ERP 또는 MES 시스템과 통합할 수 있는 시스템 능력을 검증합니다. 단선, 에너지 소비 및 총 출력 길이에 대한 실시간 데이터를 캡처하면 전체 공장 현장을 최적화하고 생산 수율을 정확하게 계산하는 데 필요한 가시성을 제공합니다.
장비의 장력 제어 및 표면 마감 기능을 검증하려면 시설의 특정 구리 또는 알루미늄 로드 스톡을 사용하여 실증적 테스트 실행을 요청하십시오.
제조업체와 함께 포괄적인 다이 순서 감사를 실시하여 감소율이 정확한 재료 사양과 일치하는지 확인하십시오.
캡스턴 및 접촉 링과 같은 중요한 구성 요소에 대한 현지 예비 부품 가용성에 중점을 두고 공급업체의 설치 후 지원 인프라를 확인합니다.
재료 유형에 따라 윤활 프로토콜을 표준화하여 교차 오염을 방지하고 툴링 수명을 연장하십시오.
A: 중간 기계는 일반적으로 로드 분해 단계에서 직접 2.5mm ~ 6.5mm 범위의 입구 와이어를 수용합니다. 그들은 이 재료를 0.4mm에서 2.0mm의 배출구 크기로 줄입니다. 이 특정 감소 범위는 무거운 로드 가공과 섬세한 미세 와이어 드로잉 사이의 격차를 완벽하게 메워줍니다.
A: 결합된 기계로 기술적으로 가능하지만 실행 사이에 전체 윤활 시스템을 엄격하게 청소해야 합니다. 구리는 수성 유제를 사용하는 반면, 알루미늄은 합성 오일을 사용합니다. 또한 교차 오염과 빈번한 와이어 파손을 방지하려면 다양한 다이 형상과 장력 프로파일이 필요합니다.
A: 기계적 인발 공정은 금속을 심하게 경화시킵니다. 인라인 연속 어닐링은 제어된 전류를 적용하여 와이어를 가열하고 스풀링 직전에 연성을 복원합니다. 이 통합 단계는 막대한 양의 바닥 공간을 절약하고 느린 배치 스타일 어닐링로의 필요성을 완전히 제거합니다.
A: 막대 분해 기계는 거대한 캡스턴과 극도의 당기는 힘을 활용하여 무거운 8mm 주조 막대를 분쇄합니다. 중간 기계는 더 작은 다이 시퀀스로 훨씬 더 빠른 속도로 작동합니다. 이들은 가공되지 않은 중장비 재료 감소보다는 정밀한 장력 제어와 정확한 치수 공차에 중점을 둡니다.
A: 다중 와이어 기계는 4개, 8개 또는 16개의 와이어를 동시에 당깁니다. 이는 생산 처리량의 기하급수적인 증가를 제공하고 와이어당 필요한 공장 공간을 크게 줄입니다. 그러나 초기 스트링업 절차 및 동시 다이 유지 관리와 관련하여 운영상의 복잡성이 더 높습니다.
A: 슬립 기계를 사용하면 와이어가 캡스턴 표면에서 약간 미끄러져 드래프트 간의 속도 차이를 자연스럽게 일치시킬 수 있습니다. 미끄럼 방지 또는 직선 기계는 개별 드라이브를 사용하여 미끄럼 방지를 달성합니다. 이는 와이어 비틀림 및 뒤틀림을 방지하여 특정 합금 또는 프로파일 와이어에 미끄럼 방지 기계를 선호하게 합니다.
A: 주요 원인에는 금속에 과도한 응력을 가하는 부정확한 다이 감소율, 품질이 저하되거나 오염된 도면 유제, 심하게 마모된 캡스턴이 포함됩니다. 드로잉 섹션과 연속 어닐링 섹션 사이의 장력 불일치로 인해 고속 실행 중에 와이어가 즉시 끊어질 수도 있습니다.
